[導讀:]PPS 6345A4日本寶理 PPS+PTFE復合工程塑料 耐高溫PPS 耐磨PPS 黑色咖啡色PPS

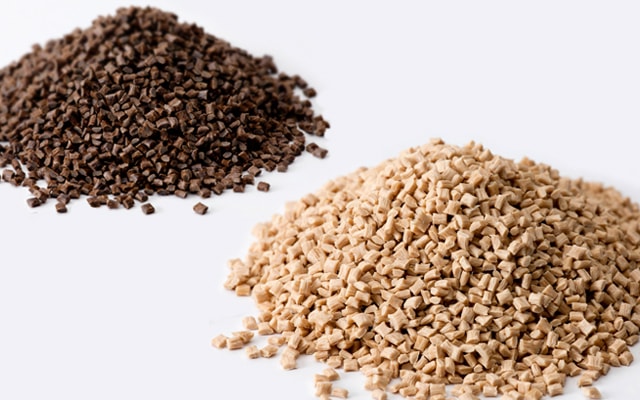

PPS 6345A4日本寶理 PPS+PTFE復合工程塑料 耐高溫PPS 耐磨PPS 黑色咖啡色PPS
DURAFIDE? PPS是本公司從株式會社吳羽采購其制造的線性PPS聚合物，最早在日本進行改性生產(chǎn)與銷售。與傳統(tǒng)的PPS相比，在保持其優(yōu)異的機械強度、耐熱性、耐藥品性、阻燃性等特點的同時，提高了延展性及抗沖擊強度，使韌性更好。被廣泛應用于汽車發(fā)動機周邊部品及混合動力汽車/電動汽車的電氣部品，智能手機、浴室及盥洗室的混合水龍頭等

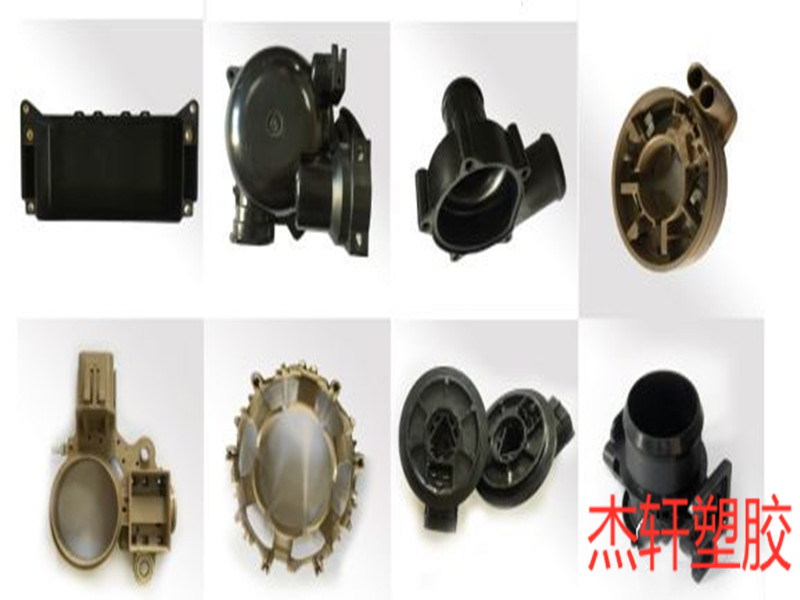

PPS的用途十分廣泛，主要應用于：汽車、電子電氣、機械行業(yè)、石油化工、制藥業(yè)、輕工業(yè)以及軍工、航空航天等特殊領域。PPS樹脂還被制成了高性能的特種纖維和薄膜等產(chǎn)品，使其在環(huán)保應用領域和清潔能源領域有了更加廣泛的應用。
PPS/DURAFIDE? 6345A4/日本寶理 物性表技術參數(shù)
| 性能項目 | 試驗條件[狀態(tài)] | 測試方法 | 測試數(shù)據(jù) | 數(shù)據(jù)單位 | |
| 物理性能 | 密度 | ISO1183 | 1.68 | g/cm3 | |
| 吸水率(23°C,24hr) | ISO62 | 0.050 | % | ||
| 機械性能 | 拉伸應力 | ISO527-2 | 155 | MPa | |
| 拉伸應變(斷裂) | ISO527-2 | 1.8 | % | ||
| 彎曲模量 | ISO178 | 10300 | MPa | ||
| 彎曲應力 | ISO178 | 215 | MPa | ||
| 沖擊性能 | 簡支梁缺口沖擊強度(23°C) | ISO179/1eA | 8.5 | kJ/m2 | |
| 硬度 | 洛氏硬度(M級) | ISO2039-2 | 95 | ||
| 熱性能 | 熱變形溫度(1.8MPa,未退火) | ISO75-2/A | 265 | °C | |
| 線形熱膨脹系數(shù)-流動 | InternalMethod | 2.0E-5 | cm/cm/°C | ||
| 線形熱膨脹系數(shù)-橫向 | InternalMethod | 4.0E-5 | cm/cm/°C | ||
| 電氣性能 | 體積電阻率 | IEC60093 | 4.0E+15 | ohms·cm | |
| 介電強度(3.00mm) | IEC60243-1 | 19 | kV/mm | ||
| 相對電容率 | 1kHz | IEC60250 | 4.20 | ||
| 1MHz | IEC60250 | 4.20 | |||
| 耗散因數(shù) | 1kHz | IEC60250 | 1.0E-3 | ||
| 1MHz | IEC60250 | 2.0E-3 | |||
| 耐電弧性 | IEC60250 | 121 | sec | ||
| 漏電起痕指數(shù) | IEC60112 | 125 | V | ||
| 可燃性 | UL阻燃等級 | UL94 | V-0 | ||
| FILL ANALYSIS | 充模分析 | TestMethod | NominalValue | Unit | |
| 熔體粘度(310°C,1000sec^-1) | ISO11443 | 220000 | mPa·s | ||
| ADDITIONAL INFORMATION | 補充信息 | TestMethod | NominalValue | Unit | |
| ColorNumber | HF2000/HD9050 | ||||
PPS聚苯硫醚設定成型條件時的注意事項
1.機筒溫度：過度降低料斗下的機筒溫度時，機筒和螺桿摩擦將趨于增大。如果流動性方面沒有問題，則小幅降溫將有助于減少滯留變色。特別是進行非黑色成型品的成型時最好設為300-320℃。
2.模具溫度：模具溫度對特性的影響很大。
從成型品外觀、高溫使用時的尺寸穩(wěn)定性、耐熱性以及耐蠕變性來看，模具溫度最好高于130℃而不要低于120℃。
3.注射壓力：通常最好采用30～100MPa的注射壓力。為了減少飛邊，建議進行低壓成型。
4.注射速度：為了獲得良好外觀，應進行高速注射。不過，高速注射容易導致成型品翹曲和燒焦，因此只要能夠達到外觀良好，則無需過度使用高速注射。
5.背壓：為使計量保持穩(wěn)定，建議將背壓設為2～5MPa。計量不穩(wěn)定時可將背壓小幅提高至8～10MPa。
6.螺桿轉速：通常以40～100rpm為宜。轉速最好不要超過200rpm，否則會導致玻纖切斷和樹脂發(fā)熱
本文由"塑膠原料公司"-悅浩軒塑膠整理發(fā)布，如需轉載請注明來源及出處，原文地址：http://www.enroolwellcare.com/news/55.html
在線客服
